UV光譜圖

◎ UV光譜圖 :

石英材料可透過紫外線光譜，是所有透紫外線最佳之材料，可見光及近紅外線穿透率>93%。由於其結構、雜質含量、OH、Na、Co等含量，是影響光譜穿透的主要因素，氧原子結合不良，在240 ~ 270nm波段，會產生較為明顯之吸收波峰。

石英玻璃亦可依客戶需求，在表面上鍍膜層

Coating UV pass or UV ccut

◎ Coating UV pass 光譜圖 & data points :

UV pass 光譜圖-1-1.jpg

nm	350	360	370	380	390	400	410	420	430	440	450	460
%	93.58	94.6	93.22	92.07	94.28	95.18	93.05	92.77	94.53	94.85	94.32	94.87
nm	470	480	490	500	510	520	530	540	550	560	570	580
%	84.51	54.96	29.52	16.5	10.42	7.5	6.12	5.54	5.51	5.99	7.06	8.99
nm	590	600	610	620	630	640	650	660	670	680	690	700
%	12.42	18.55	29.68	48.99	75.58	94.23	92.52	80.37	70.37	64.60	62.58	63.45

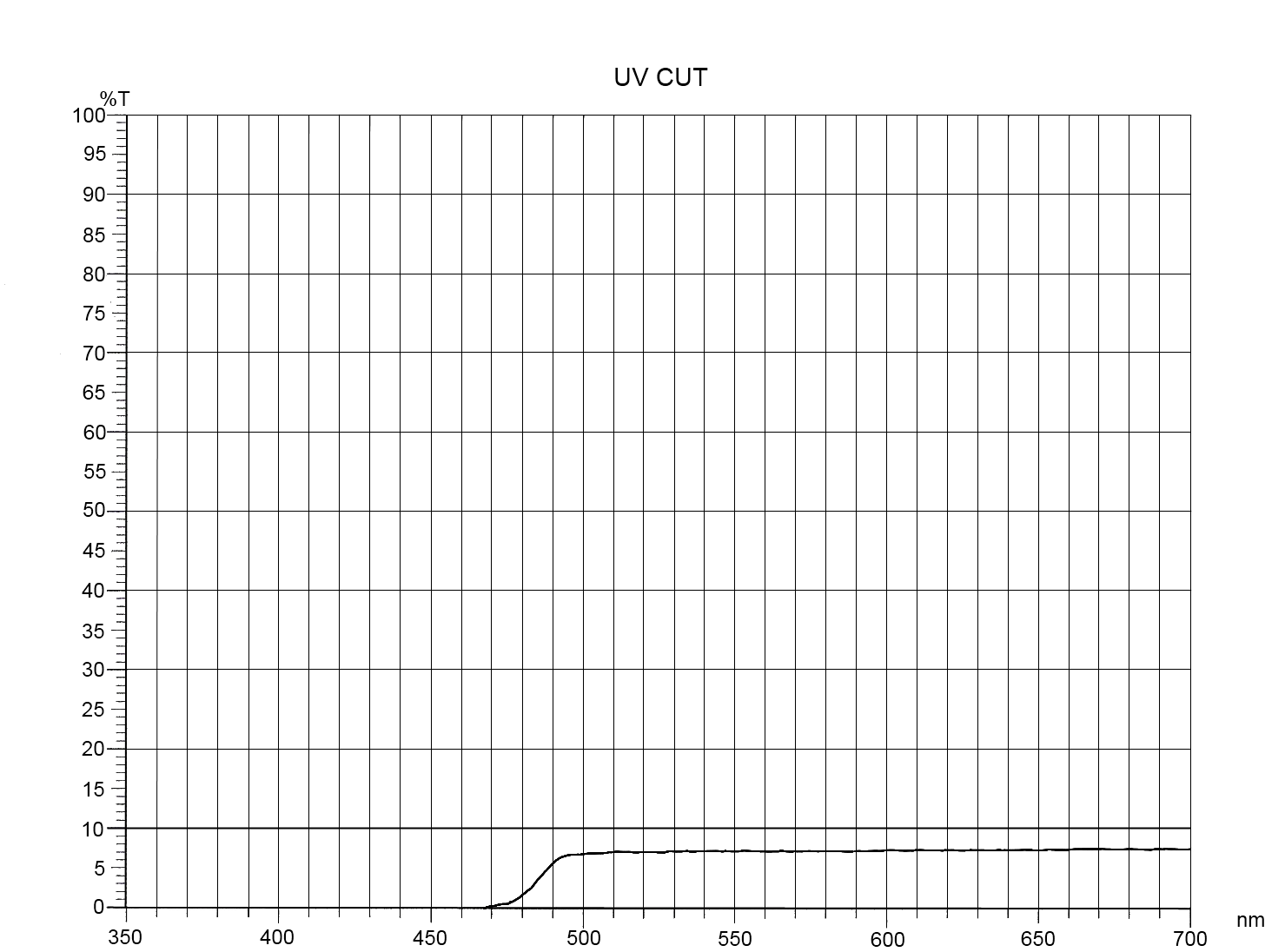

◎ Coating UV cut 光譜圖 & data points :


nm	350	360	370	380	390	400	410	420	430	440	450	460
%	0.01	0.01	0.01	0.01	0.01	0.02	0.04	0.02	0.02	0.02	0.02	0.06
nm	470	480	490	500	510	520	530	540	550	560	570	580
%	0.25	1.6	5.71	6.86	7.09	7.14	7.20	7.26	7.27	7.29	7.30	7.26
nm	590	600	610	620	630	640	650	660	670	680	690	700
%	7.30	7.37	7.40	7.41	7.42	7.42	7.45	7.50	7.50	7.49	7.48	7.46

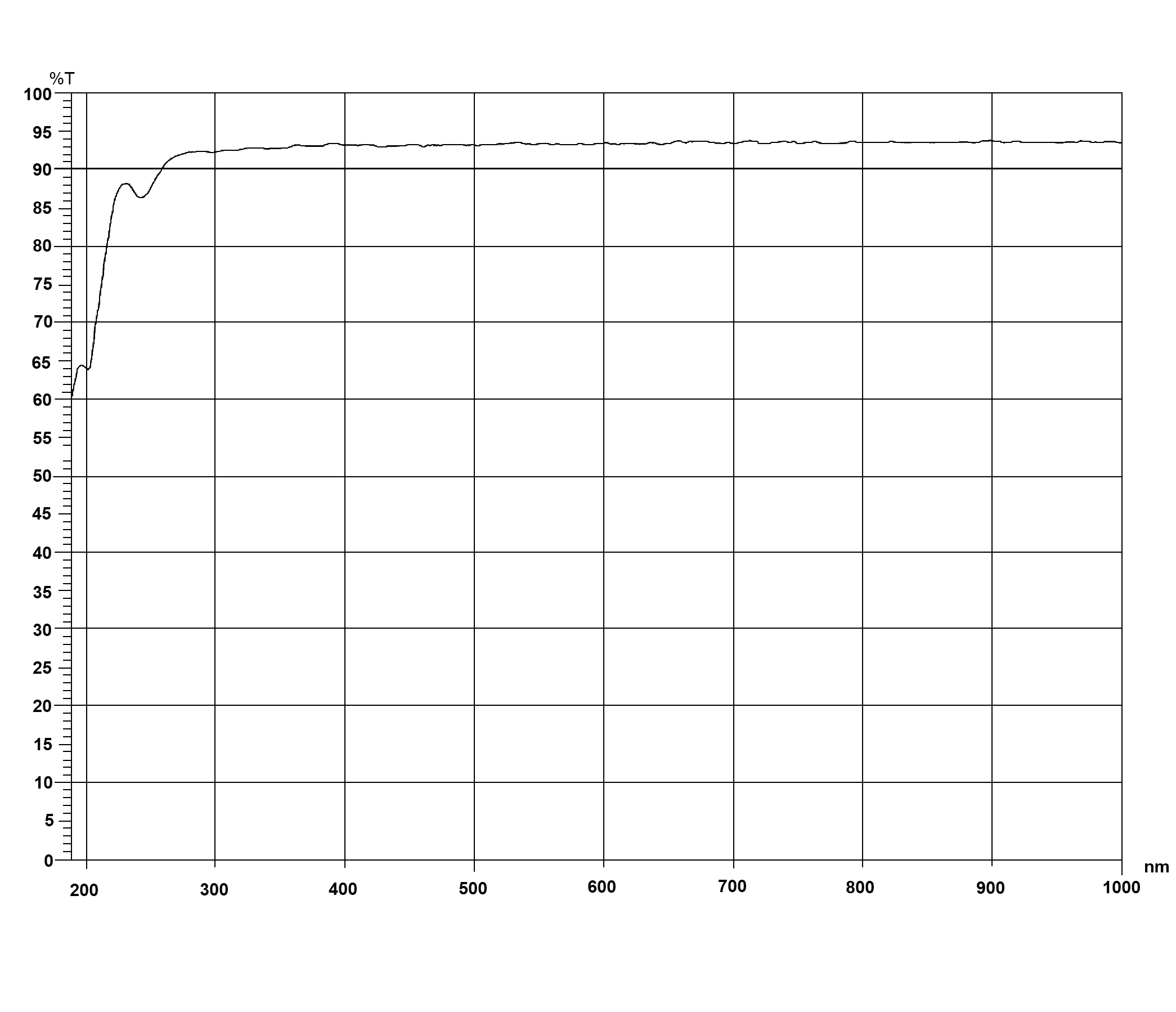

◎ No Coating quartz plate 光譜圖 & data points :


nm	1000	990	980	970	960	950	940	930	920	910	900	890
%	93.56	93.55	93.52	93.58	93.56	93.53	93.56	93.61	93.70	93.75	93.82	93.84
nm	880	870	860	850	840	830	820	810	800	790	780	770
%	93.65	93.72	93.59	93.61	93.57	93.60	93.58	93.65	93.57	93.50	93.52	93.48
nm	760	750	740	730	720	710	700	690	680	670	660	650
%	93.50	93.51	93.52	93.57	93.48	93.44	93.40	93.51	93.62	93.60	93.63	93.62
nm	640	630	620	610	600	590	580	570	560	550	540	530
%	93.60	93.59	93.53	93.58	93.49	93.49	93.46	93.45	93.35	93.39	93.35	93.33
nm	520	510	500	490	480	470	460	450	440	430	420	410
%	93.33	93.30	93.30	93.29	93.25	93.28	93.12	93.12	93.07	93.11	93.08	92.96
nm	400	390	380	370	360	350	340	330	320	310	300	290
%	93.12	93.10	93.12	93.13	93.13	93.14	93.01	93.02	92.78	92.80	92.32	92.33
nm	280	270	260	250	240	230	220	210	200	190	180	170
%	92.14	91.75	90.31	87.64	86.35	87.53	83.80	71.23	63.17	60.20	-----	-----
